LK SHUNTSKÅP VS2 PRE FAB-3 INSTALLATIONSS

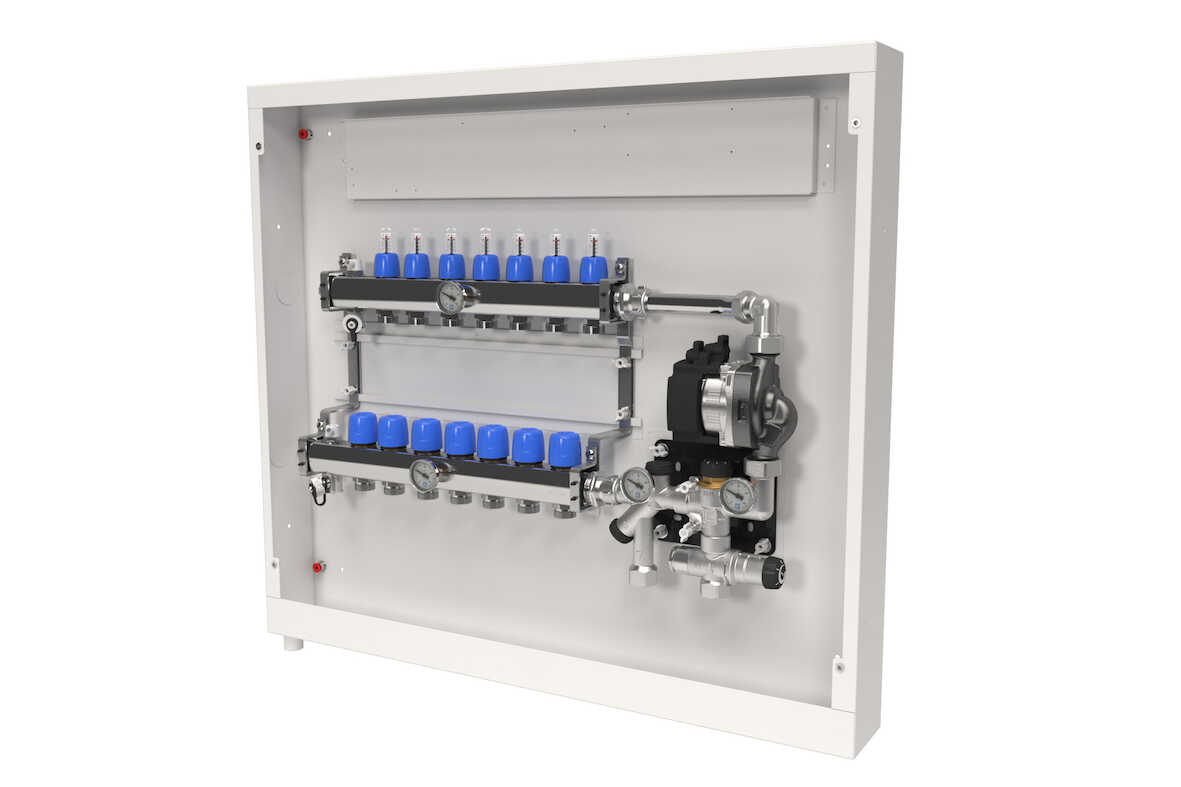

LK Shuntskåp VS2 Prefab levereras som en komplett enhet med monterad LK Fördelarshunt VS2 och LK Värmekretsfördelare RF inklusive kopplingar för anslutning av golvvärmerör dim 16. Obs! Skåpet är avsett för högermontage, d.v.s. anslutning till shuntgruppen görs från skåpets högra sida, via skåpsbotten. Skåpet har en tät botten med rörgenomföringar av gummi. Skåpsbotten är försedd med dränagestos vilket gör att eventuellt läckagevatten dräneras till en inspektionsbar plats. Skåpet är tillverkat av 1 mm pulverlackerad stålplåt, RAL 9016. Skåpet är avsett att monteras inbyggt i vägg alternativt utvändigt på vägg. Minsta regeltjocklek vid inbyggnad är 95 mm. Till skåpet finns olika lösningar för ram/lucka beroende på var skåpet monteras och vilka estetiska krav som ställs: Ram/lucka i standardutförande är tillverkat av pulverlackerad stålplåt, RAL 9016. Det finns två typer av ram/lucka i standardutförande beroende på om skåpet är monterat in- eller utvändigt på innervägg. Vid utvändigt montage ska skåpet även kompletteras med sockel för döljande av rör mellan skåp och golv. Vid montage i rum med tätskikt på vägg ska skåpet kompletteras med LK Våtzonslucka PRESEAL som ansluts till väggens tätskikt. För en diskret / dold installation av LKs skåp kan man med fördel använda LK Gipslucka HIDDEN. För mer information om respektive ram/ lucka, se produktsortimentet. Skåpet levereras med rörgenomföringar, bälgmuff för dränage, 1,5 meter tomrör för dränage, dränageböj med utloppsbricka, kabelgenomföringar för rumsreglering, sprutskydd samt monteringsanvisning. Baksidan av skåpet är försett med fyra stycken förmonterade M8 muttrar som kan användas för infästning mot LK Skåpsstativ då man önskar montera skåpet innan en betongplatta gjuts. För andra ev. varianter samt skräddarsydda skåpslösningar kontakta oss på LK.
Info 1 Art nr Dok Info 2
2435380
Dimension: 800x710x95mm
Effekt/Eldata: !
Funktion: för tre värmekretsar
Färg: vit, RAL 9016
Innehavare: LK Systems AB
Material: stål/mässing
Storlek: !
Tryck/Flöde/Temp: 6bar
Utförande: avsett för högermontage
Varumärke: LK
Ytbehandling: pulverlack
